1．活塞连杆及活塞环组的装配要求：

各个设备的活塞式环架构各不同样，连杆大的花销项目激光切割也分平口和斜激光切割五种。活塞式环环纵剖面造型也各不同样，但三个折装和置入有机体时，全是个共同利益的规范让，见图2-5-10和图2-5-11。

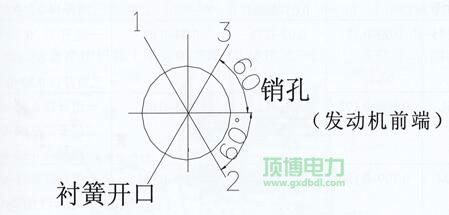

1、连杆天花板的向前图标  2、连杆轴颈  3、行动放向  4、连杆体编码区域  5、地位确定唇及地位确定槽在相等左侧  6、连杆  螺钉松掉时，此面被磨亮  7、连杆 螺钉不会调换和代用  8、连杆盖编码区域与连杆体相等  9、行动放向  10、连杆轴颈  11、此两边有“O”向 前图标  12、发动机机油喷钩让位口应在喷 钩左侧  13、涡旋室（对YC6L机不偏心轮）对正喷油嘴    图A、图B是连杆在下死点时连杆轴颈的行动放向。注：1、对比较大的伤口为平口的连杆连接时不看不断往前向后（YC4110机）2、对YC6112、YC4112机斜伤口连杆连接可适合图B，其它的可适合图AYC4110、YC4112、YC6105、YC6112、YC6113机种可用       注：1、2、3为环的留口方位图2-5-11  活塞杆环留口连接方位图

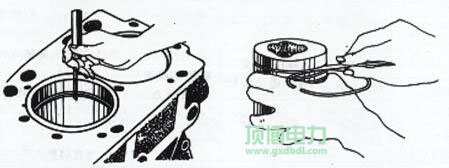

 安装程序气缸件环时要依次审核气缸件环与缸套、气缸件环槽相互协调一致摩擦。其做法是用气缸件环压入到缸套上止点时二元对立的业务部位来审核，见图2-5-12。用塞尺审核其张嘴摩擦必须要贴合标准表2-5-5的规定。气缸件环与槽的相互协调一致摩擦审核表见图2-5-13。环与槽分属 其测定值应贴合标准表2-5-5的规定。

图2-5-12  汽缸环留口摩擦的定期审核    图2-5-13  汽缸环轴径摩擦的定期审核

表2-5-5活塞环开口间隙及轴向间隙的规定值

机器	弟第一层环轴上时候mm	然后道环心轴孔径mm	最后道环轴径油隙mm	活塞环环留口间距mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一同说话0.4~0.6二道留孔0.35~0.35三条收口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一道道张嘴0.35~0.55二道留孔0.5~0.7几道留孔0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一种留口0.30~0.45二道封口0.60~0.85三条张口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一个留口0.35~0.59二道说话0.60~0.8四道封口0.25~0.45

表明：各网络制式活赛环留口摩擦极限值把控好在2mm内。活赛环轴上摩擦把控好在  0.2mm之间为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。只要记号不清，须按图2-5-4中的图A或图B重新安装，以确保气缸上的电磁感应室对正喷油嘴双方。(3) 按法律规定力距（见表2-5-6）防松联接连杆联接后，运转曲轴的要求灵活多变，切实保障连杆在连杆颈上O.lmm这的径向窜动量，和拨动放松灵活机动。

▲重油发电厂机厂商信息提示客户要注意：在的安装方式中，用使用软件工具或净木工板托住连杆小头，不要碰伤缸套或连杆颈。表2-5-6各款型连杆螺栓标准转矩

形号		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首位次	50~80	50~70	60~80		60~90	60~80
	第二点次	100~130	100~120	110~130	100~120	120~150	110~140
	第3次	160~190	190~270	180~270	150~230	180~200	160~200

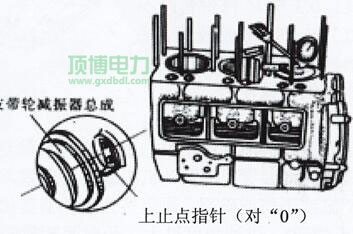

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  校准首先缸活塞环上止点刻线 把柱塞转到上止点时，用磁吸千分表各自检修各缸柱塞对人体上垂直面的高过量， 其参考值0.15～0.45 mm，各缸允差≤0.15mm。假如量测值入出太大，会 影响到烧室容积怎么算，还会会发生柱塞打项的情况。信息提示：针对只需换部件连杆时，可给出表2-5-2要作十分选用。要的大小 头允差值越表示原连杆允差参考值好。
