前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压真空泵调节器为机械装备全过程式调节器，其結构如图是如下图所示。I号喷高压真空泵调节器主要由带动件、飞球、调节气弹簧、传动链这环节和操作这环节等组合成。I号喷高压真空泵调节器的带动件为享有60°。锥面的带动盘。在带动盘的里侧有六大沿径向的半弧形凹形槽。带动盘压紧在带动轴套上而与此连接成一起，以后顺利通过半圆键和伸缩螺母使其和喷高压真空泵的气缸轴连结。

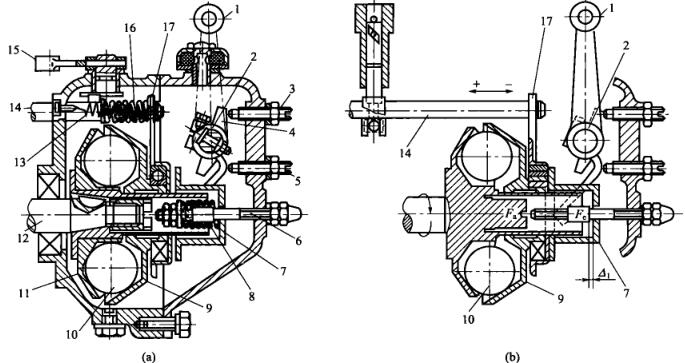

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  七个厚度为25.4mm的飞球放至安装控制盘的凹井内，随安装控制盘同食电动机。飞球另外侧为与轴网成45°锥面的阻力盘，阻力盘滑套在安装控制轴套上。工作的时飞球的离心式力功能在阻力盘上，其载荷分力Fa.将使阻力盘沿载荷划屏。粉色套装在阻力盘.上的划屏轴承型号和传输板也伴随着手机。传输板尾端套在泵油支撑杆上，如此泵油支撑杆也伴随着手机，因此优化泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
